Krótkie wprowadzenie
|
Dokładność: |
±0.5% |
Rozmiar rury: |
1"~200" (25~5000mm) |
|
Wyjście: |
OCT, przekaźnik RS485, 4-20mA, RTD |
Średnia temperatura: |
-40 ℉ ~ +302 ℉ (-40 stopni ~ +150 stopni) |
Wprowadzenie produktu
D118 to wysokowydajny przepływomierz ultradźwiękowy-przepływu-czasu firmy pFlow, zbudowany z chipów ARM/FPGA i technologii niskonapięciowej-impulsowej, idealny do czystych cieczy.
Obsługuje nie tylko czujniki zaciskowe-, ale także czujniki wsuwane, umożliwiające montaż na rurach (25 mm ~ 5000 mm). Czujniki pracują w temperaturze -40 stopni ~150 stopni, a kable można przedłużyć do 305 m.
Obsługa dokładności 0,5%, zakresu przepływu 0,01 m/s ~ 12 m/s, rejestrowania danych na karcie SD (512 plików), wyjść 4-20 mA/OCT/przekaźników i protokołów MODBUS/FUJI.
Działa również jako licznik energii (z wejściem temperaturowym RTD/AI). Nadaje się do wody, ścieków, HVAC i procesów przemysłowych, równoważąc elastyczność, trwałość i precyzję.
- Monitoring wody przemysłowej, pomiary zaopatrzenia w wodę komercyjną
- Gospodarka wodno-ściekowa
- Systemy HVAC (ogrzewanie, wentylacja i klimatyzacja).
- Przemysł przetwórczy (chemiczny, farmaceutyczny, spożywczy i napojów)
- Zarządzanie energią i monitorowanie środowiska
- Rolnictwo i systemy nawadniające
- Badania i rozwój
- Zarządzanie obiektami
- Konserwacja przemysłowa i rozwiązywanie problemów
- Ślad węglowy, audyt węglowy, ocena emisji dwutlenku węgla, neutralność węglowa i handel uprawnieniami do emisji itp.
Parametr produktu
Parametry techniczne
|
Specyfikacje wydajności |
|
|
Zakres przepływu |
±(0,03 stopy/s ~ 40 stóp/s) ±(0.01m/s ~ 12 m/s ) |
|
Dokładność |
±0,5% wartości zmierzonej |
|
Powtarzalność |
0.15% |
|
Liniowość |
±0.5% |
|
Rozmiar rury |
Zacisk-lub włożenie: 1"~200" (25mm~5000mm) |
|
Specyfikacje funkcji |
|
|
Wyjścia |
Wyjście analogowe: 0/4 ~ 20 mA, (maks. obciążenie 750 Ω); Wyjście impulsowe: 0 ~ 9999 Hz, OCT (regulowana częstotliwość minimalna i maksymalna); Wyjście przekaźnikowe: maks. częstotliwość 1 Hz (1 A przy 125 V AC lub 2 A przy 30 V DC). |
|
Komunikacja Interfejs |
RS232 i RS485. |
|
karta SD |
Pamięć: 8 GB; Maks.: 512 plików; Przedział czasu nagrywania: 1 ~ 3600 s |
|
Zasilanie |
90 ~ 245 VAC (48 ~ 63 Hz) lub 10 ~ 36 VDC |
|
Klawiatura |
22 lekkie klawisze dotykowe. |
|
Ekran wyświetlacza |
Alfanumeryczny, podświetlany wyświetlacz LCD o rozdzielczości 20 × 2. |
|
Temperatura |
Nadajnik: 14 ℉ ~ 122 ℉ (-10 stopni ~ 50 stopni) Przetwornik: 40 ℉ ~ 176 ℉ (-40 stopni ~ 80 stopni) Przetwornik: 32 ℉ ~ 302 ℉ (0 stopni ~ 150 stopni) |
|
Wilgotność |
Wilgotność względna od 0 do 99%,-bez kondensacji |
|
Specyfikacje fizyczne |
|
|
Nadajnik |
NEMA13 (IP65). |
|
Transduktor |
Zamknięta konstrukcja, IP68; Standardowa długość kabla: 9m. |
|
Waga |
Nadajnik: około 2,15 kg. Przetwornik: około 0,9 kg (standard) |

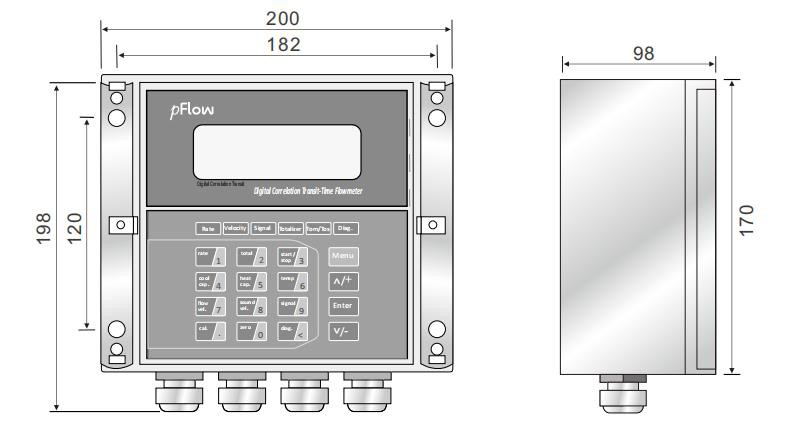

Parametry ciała

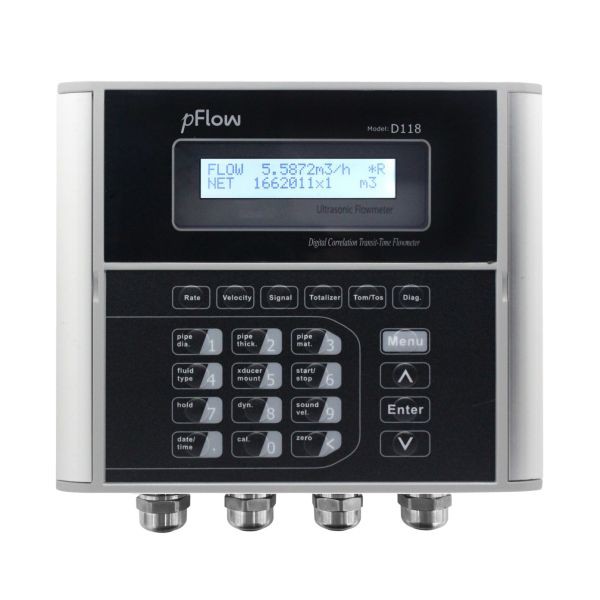

Wygląd
Iinstalacja

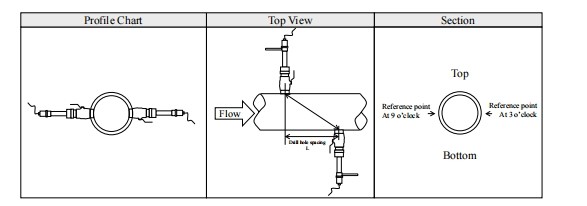

Metoda instalacji Z
Metoda instalacji V
Często zadawane pytania
P: Z jakimi czujnikami zanurzeniowymi może współpracować przepływomierz ultradźwiękowy D118?
Odp.: obsługuje czujniki wsuwane W211, W110 i WH.
P: Jaki jest zakres prędkości przepływu i dokładność D118?
Odp.: Prędkość przepływu: 0,01 m/s ~ 12 m/s; dokładność: ±0,5% wartości zmierzonej (0,5m/s~12m/s).
P: Jak zainstalować czujniki zanurzeniowe D118 bez zmniejszania ciśnienia w rurze?
Odp.: Do usuwania czujników należy używać zaworów kulowych-zaworów odcinających, bez konieczności usuwania nadmiaru ciśnienia.
P: Jakie protokoły komunikacyjne obsługuje D118?
Odp.: obsługuje protokoły RS485-FUJI i protokół MODBUS.
P: Czy D118 może działać jako licznik energii?
Odp.: Tak, z modułem RTD lub wejściem temperatury AI (4-20 mA) do obliczania energii.
